聚合氯化鋁結(jié)晶形態(tài)及轉(zhuǎn)化機(jī)理，晶體具有形態(tài)單一和結(jié)構(gòu)穩(wěn)定的特點(diǎn)，適用于羥基聚合鋁形態(tài)的結(jié)構(gòu)分好羥基鋁聚合形態(tài)在結(jié)晶體中可長期保持穩(wěn)定，因此其晶體的制備鑒定對于研究
鹽形態(tài)具有十分重要的意義。然而，特定形態(tài)的聚合鋁晶體難以制備，這限制了采用晶體對聚合鋁形態(tài)轉(zhuǎn)化機(jī)理的研究。此外，以往研究大多關(guān)注聚合鋁晶體自身結(jié)構(gòu)的解析，而對其溶液形態(tài)與晶體形態(tài)的對應(yīng)性問題關(guān)注較少，且現(xiàn)有研究對晶體形態(tài)與溶液形態(tài)是否一致尚存在爭議。因此，研究結(jié)晶過程中溶液形態(tài)的變化規(guī)律，將會(huì)有利于對這些問題的進(jìn)一步闡述羥基聚合鋁單晶形態(tài)單一穩(wěn)定，通過單晶衍射鑒定后具有較高的可信度，是當(dāng)前形態(tài)結(jié)構(gòu)研究的有力證據(jù)之一，但晶體的制備具有高度的不確定性，目前可制備的晶體結(jié)構(gòu)只有少數(shù)。其中，Al2的硫酸鹽結(jié)晶山可通過將鋁箔溶解于一定量的濃硫酸中，放置自然蒸發(fā)，濃縮后可得到。Ag硫酸鹽孿晶( twin crystal)是按照Al2的制備方法，在形成Al2硫酸鹽結(jié)晶的同時(shí)形成的2。M6gel-A13和Keggin-al3作為兩種典型的聚合鋁，其不同形態(tài)的晶體均可從羥基聚合鋁母液制得，但不同晶體結(jié)晶母液的制備和結(jié)晶條件均存在差異B。整體上，羥基鋁結(jié)晶前的溶液是一個(gè)多分散體系，其形態(tài)分布高度多樣化若綜合考慮鋁形態(tài)結(jié)晶過程中的所有形態(tài)轉(zhuǎn)化將十分復(fù)雜。此外，結(jié)晶還受到溶

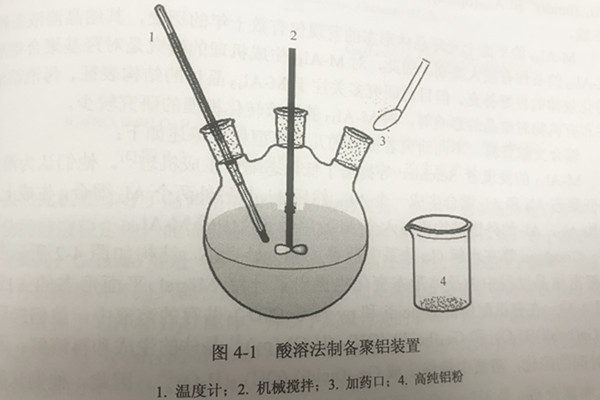

液pH、堿度、溫度、濃度，甚至振動(dòng)等多種因素影響，聚合鋁單晶體的制備具有定的偶然性，操作可重復(fù)性較差。為此，本章擬以代表性的 Mogel-Alg(M-Al3)晶體形態(tài)為主要對象，建立一套穩(wěn)定、可重復(fù)的制備方法，并對溶液和晶體形態(tài)轉(zhuǎn)化的主要影響因素進(jìn)行研究，終基于羥基鋁晶體這一特殊介質(zhì)開展羥基鋁團(tuán)簇形態(tài)的轉(zhuǎn)化研究。
